1. Erste Schritte
Wir freuen uns, dass Sie sich für den M3B.Badplaner entschieden haben.
In dieser Anleitung wird Ihnen erklärt, wie Sie ein Projekt anlegen und den Grundriss erstellen können.
Wir wünschen Ihnen viel Spaß mit dem M3B.Badplaner!

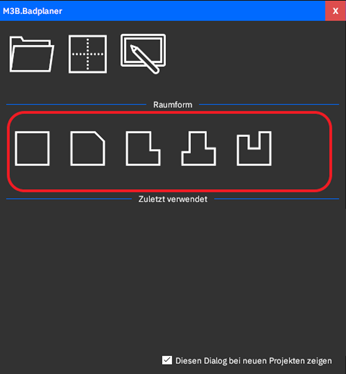

Beim Starten des M3B.Badplaners erscheint der "Willkommensbildschirm". Wenn Sie ein neues Projekt beginnen möchten, haben Sie die Möglichkeit, aus verschiedenen vordefinierten Raumtypen zu wählen.

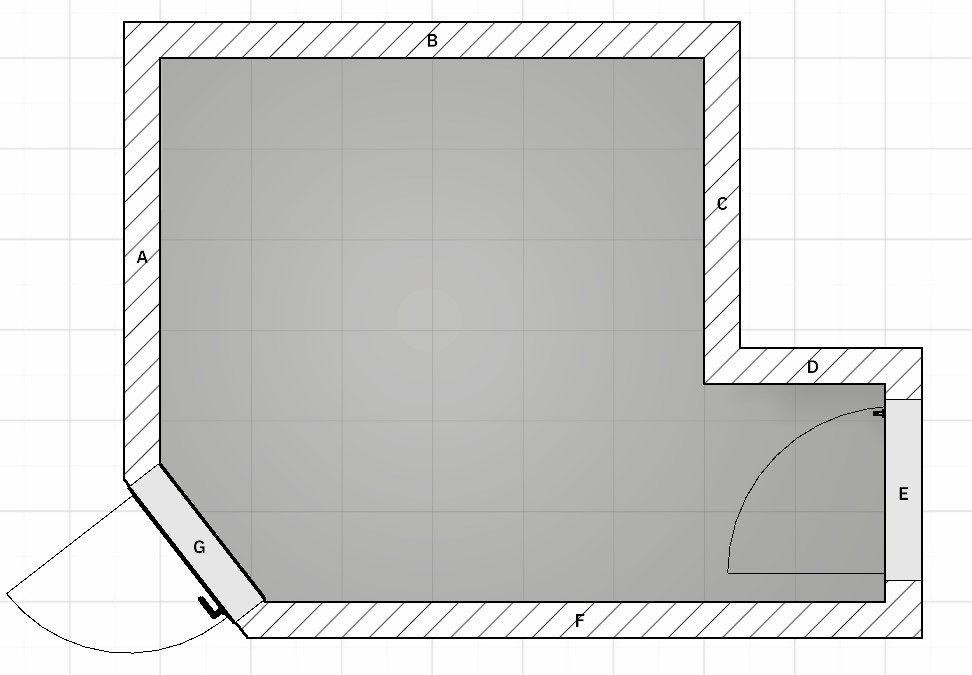

Wählen Sie den Raumtyp aus, der am besten zu Ihren Bedürfnissen passt. Im Beispiel verwenden wir den Raumtyp "L-Form".
Im nächsten Schritt können Sie Planungsdaten hinzufügen. Klicken Sie dazu auf "Unbenannte Planung".

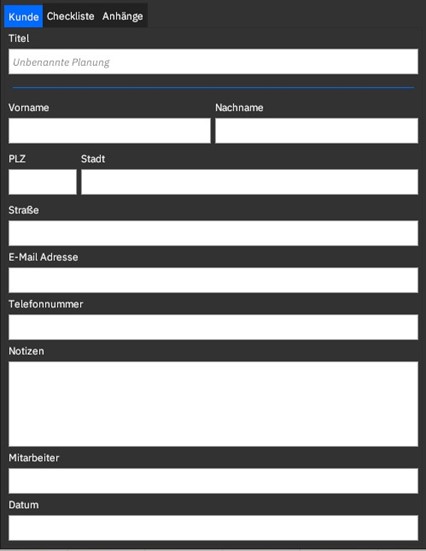

Dort können Sie die Planung benennen und weitere Eigenschaften ergänzen.
2. Raum bearbeiten
Um den Raum nun anpassen zu können, klicken Sie bitte auf „Wände bearbeiten“. Diese Funktion finden Sie unter dem Reiter Raum:

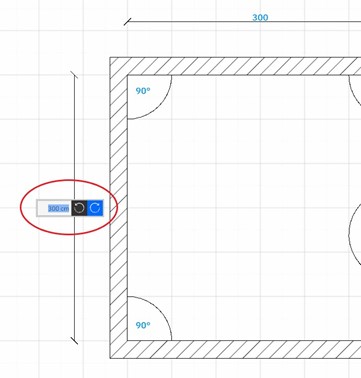

Die blauen Maße, sowie die Raumform an sich sind anpassbar. Klicken Sie einen blauen Wert an, damit Sie diesen verändern können.
Achtung: Beim Verändern der Maße, passen sich die anderen Wandlängen automatisch an.
Durch einen Doppelklick können Sie mehrere Wandpunkte hinzufügen. Dies benötigen Sie, wenn Sie mehr Wände hinzufügen möchten.
Um die Raumform nochmal zu ändern bzw. anpassen zu können, können Sie noch die Wandpunkte mit der Maus oder den Pfeiltasten an der Tastatur oder im Programm verschieben.
Wenn Sie mit der Raumerstellung fertig sind, klicken Sie auf den grünen Haken, um dies zu bestätigen.
3. Dachschrägen
Wenn Sie eine Dachschräge benötigen, können Sie diese an der jeweiligen Wand direkt erstellen.

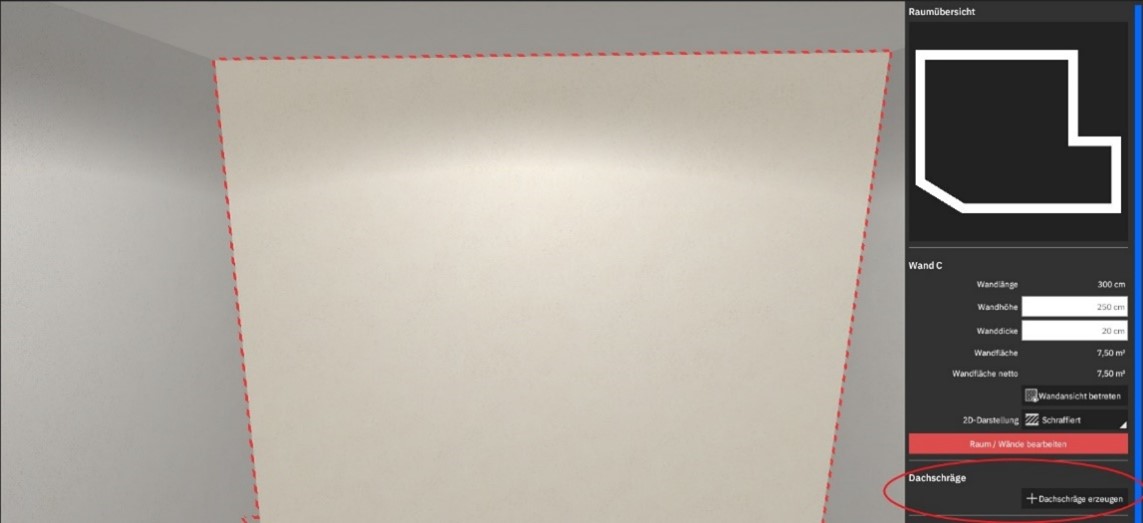

Klicken Sie dafür auf die Wand, an der die Dachschräge beginnen soll. Diese sollte nun, in der Farbe
Rot, markiert sein.
Auf der rechten Seite finden Sie „Dachschräge erzeugen“.

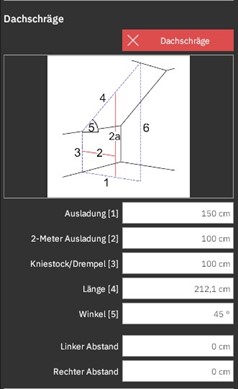

Wenn Sie diese Funktion starten, finden Sie direkt darunter die Werte der Dachschräge.
Sie können die Ausladung, den Kniestock etc. beliebig oft anpassen. Auch eine Erklärung zu den verschiedenen Werten finden Sie dort.
4. Türen und Fenster
Türen und Fenster können Sie per „Drag&Drop“ in eine Wand einfügen.
Wählen Sie sich dafür die gewünschte Tür oder Fenster aus und ziehen diese in eine Wand.
Diese finden Sie unter dem Reiter „Raum“:
Erst nachdem diese Objekte eingesetzt wurden, können Sie von den Maßen und der Platzierung verändert werden.

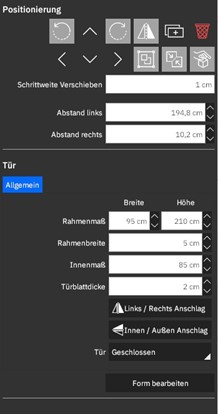

Dazu klicken Sie die das Objekt an. Auf der rechten Seite können Sie nun die Maße und die Platzierungen ändern und eintippen.
Wir hoffen, dass diese Anleitung Ihnen dabei geholfen hat, sich schnell und problemlos mit den ersten Schritten und der Erstellung des Grundrisses vertraut zu machen
